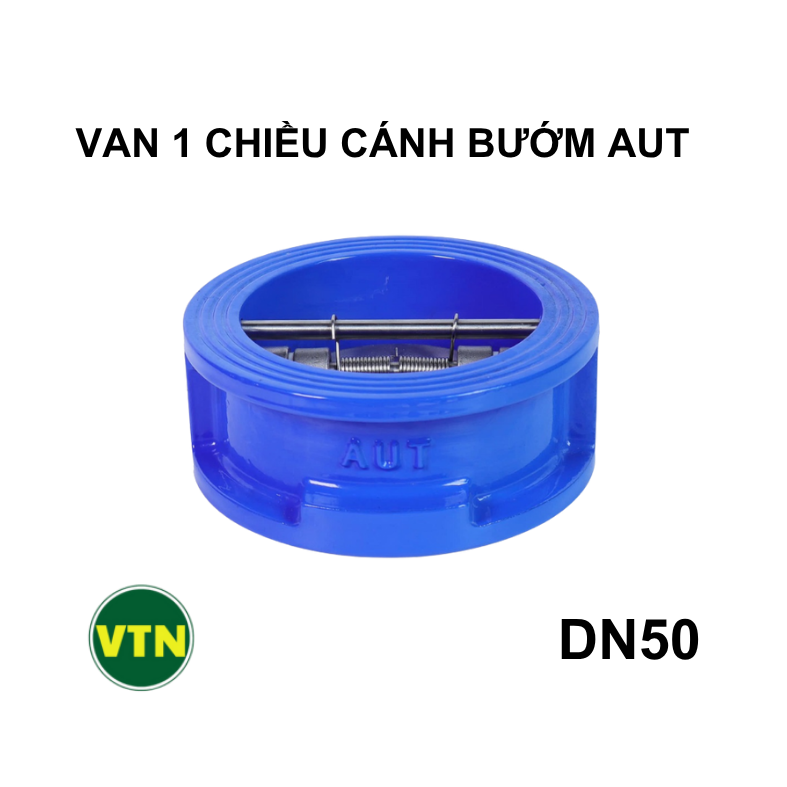

Van 1 chiều cánh bướm DN50 AUT

Khái niệm van 1 chiều cánh bướm DN50

Van 1 chiều cánh bướm DN50 là loại van chỉ cho phép dòng chất lỏng hoặc khí chảy theo một chiều nhất định và tự động đóng lại khi có dòng chảy ngược. Van được thiết kế với đĩa dạng cánh bướm nằm giữa đường ống và đóng/mở dựa vào áp lực của dòng chảy. Với kích thước DN50 (đường kính danh nghĩa 50mm), van phù hợp với các đường ống quy mô vừa trong công nghiệp và dân dụng.

Khác với van 1 chiều lò xo, van cánh bướm không sử dụng lò xo mà hoạt động dựa trên trọng lực hoặc áp lực dòng lưu chất.

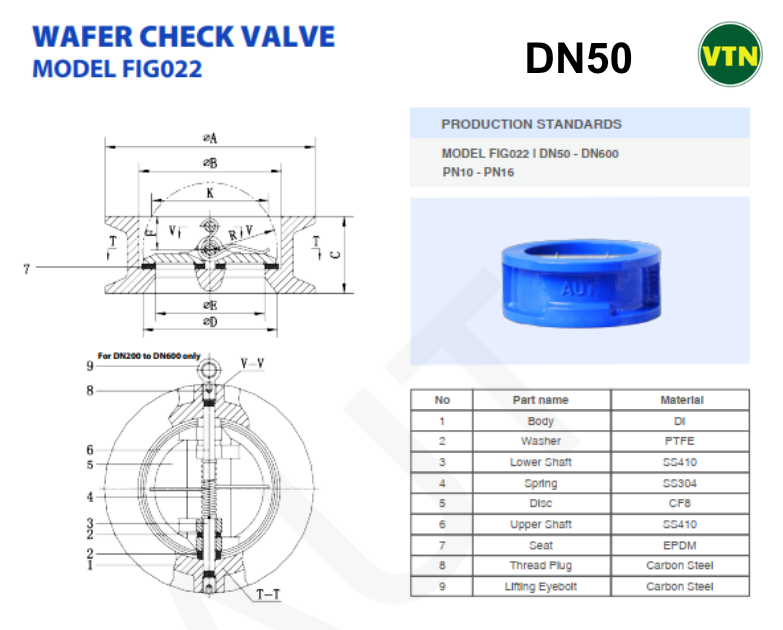

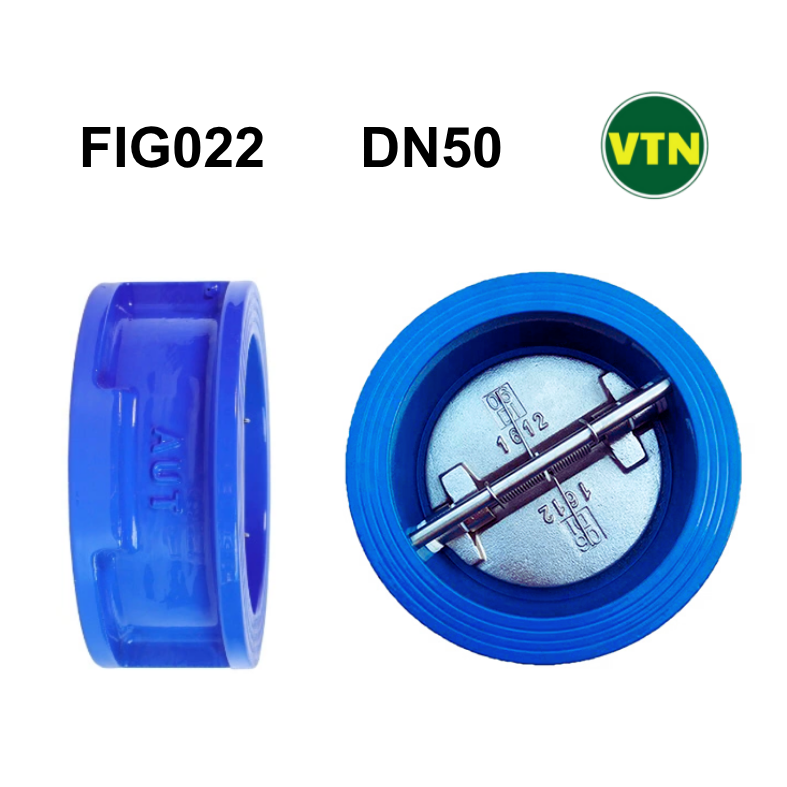

Cấu tạo của van 1 chiều cánh bướm AUT FIG022

Van 1 chiều cánh bướm AUT mã FIG022 có cấu tạo đơn giản, dễ bảo trì và vận hành:

• Thân van: Được đúc từ gang cầu hoặc gang xám, phủ lớp sơn epoxy chống ăn mòn, chống oxy hóa trong môi trường nước hoặc khí.
• Đĩa van (cánh bướm): Là bộ phận quan trọng có hình dạng đĩa tròn, làm từ inox hoặc gang mạ niken, giúp van mở khi có áp lực dòng chảy đúng chiều và tự đóng khi dòng chảy dừng hoặc ngược chiều.
• Trục van: Kết nối đĩa van với phần cố định của van, cho phép đĩa xoay đóng/mở.
• Gioăng làm kín: Được làm từ EPDM hoặc NBR, giúp đảm bảo khả năng làm kín và chống rò rỉ.
• Bộ phận định vị: Giúp đĩa van trở về vị trí đóng khi dòng chảy ngừng.

Nguyên lý hoạt động của van 1 chiều cánh bướm

Van hoạt động hoàn toàn tự động, không cần bất kỳ cơ cấu điều khiển ngoài nào:

• Khi có dòng lưu chất chảy theo đúng chiều quy định, áp suất dòng chảy sẽ tác động lên cánh van, đẩy nó mở ra, cho phép chất lỏng hoặc khí đi qua.
• Khi dòng chảy ngừng hoặc có hiện tượng chảy ngược, áp lực giảm khiến cánh van trở về vị trí đóng, bịt kín dòng chảy, ngăn không cho lưu chất quay ngược lại.

Van dạng cánh bướm giúp giảm tối đa tổn thất áp suất, phù hợp với hệ thống yêu cầu tiết kiệm năng lượng.

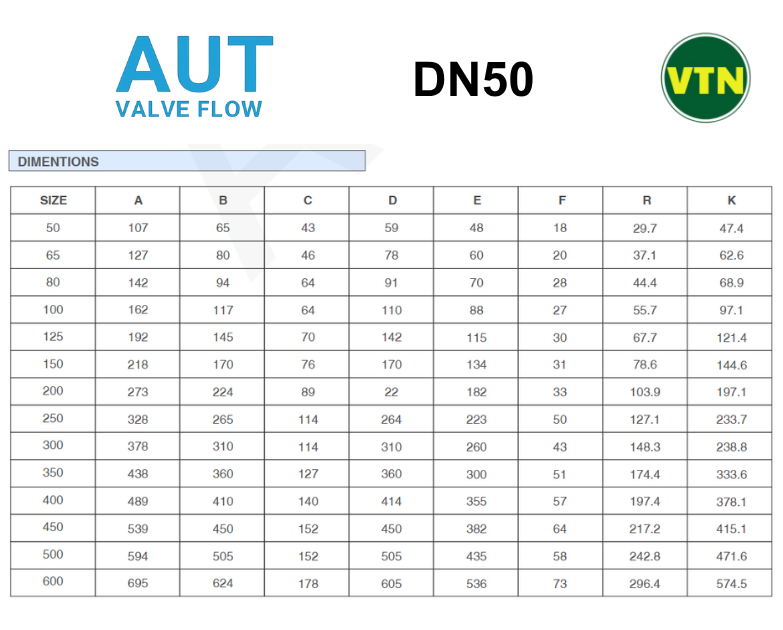

Thông số kỹ thuật van 1 chiều cánh bướm DN50 AUT FIG022

Đặc điểm nổi bật của van 1 chiều cánh bướm DN50 AUT

• Thiết kế nhỏ gọn, dễ lắp đặt giữa hai mặt bích mà không cần nhiều không gian.
• Khả năng đóng mở nhanh chóng, giúp ngăn dòng chảy ngược hiệu quả, giảm rủi ro hư hỏng cho máy bơm và đường ống.
• Vật liệu chống ăn mòn cao, phù hợp với môi trường nước thải, nước sạch và hơi nóng áp suất vừa.
• Giảm tổn thất áp suất, tiết kiệm chi phí vận hành năng lượng.
• Độ kín cao, hoạt động ổn định trong thời gian dài, ít bảo trì.
• Giá thành hợp lý, phù hợp với ngân sách của nhiều dự án dân dụng và công nghiệp.

Ứng dụng của van 1 chiều cánh bướm DN50 AUT FIG022

Van 1 chiều dạng cánh bướm DN50 AUT được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm:

• Hệ thống cấp thoát nước đô thị và công nghiệp
• Trạm bơm tăng áp trong nhà máy và tòa nhà cao tầng
• Hệ thống xử lý nước thải
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống khí nén, hơi nóng áp suất vừa
• Ngành công nghiệp thực phẩm, dược phẩm, hóa chất nhẹ
• Các công trình dân dụng và công nghiệp quy mô vừa

Van 1 chiều cánh bướm DN50 AUT mã FIG022 là lựa chọn lý tưởng cho các hệ thống yêu cầu kiểm soát dòng chảy một chiều hiệu quả, tiết kiệm năng lượng và có độ bền cao. Sản phẩm không chỉ giúp nâng cao hiệu quả vận hành mà còn góp phần đảm bảo an toàn cho toàn bộ hệ thống đường ống.
